電動排煙天窗是一種通過電力驅動實現開閉的天窗，主要應用于大型工業廠房、商場、體育館等場所。在火災發生時，窗扇能迅速開啟，排出室內煙霧，為人員疏散創造有利條件。

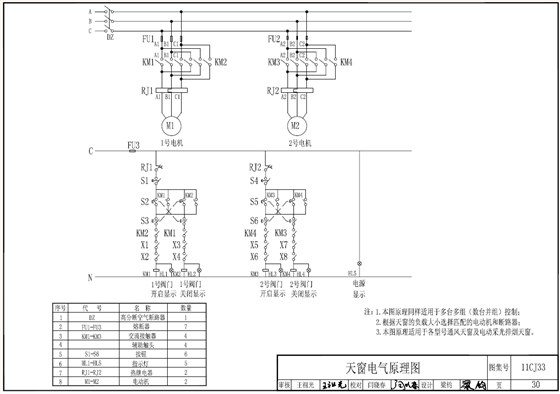

11cj33通風采光天窗圖集，作為國家建筑標準設計圖集，詳細規定了通風采光天窗的設計、安裝及使用規范，同時，給出了電動排煙天窗的電氣原理圖。

本圖原理同樣適用于多臺多組(數臺并組)控制，需要根據電動排煙天窗的負載大小選擇匹配的電動機和斷路器。

此外，屋頂電動排煙天窗的電氣控制系統主要包括電源模塊、控制模塊、驅動模塊以及傳感器模塊。其中電源模塊負責為控制系統提供穩定的電力供應。控制模塊則根據接收到的信號，如煙霧傳感器、溫度傳感器的信號，來決定是否啟動排煙程序。驅動模塊通過電機驅動天窗開啟或關閉。傳感器模塊能夠?qū)崟r監測環境變化，確保系統的及時響應。
