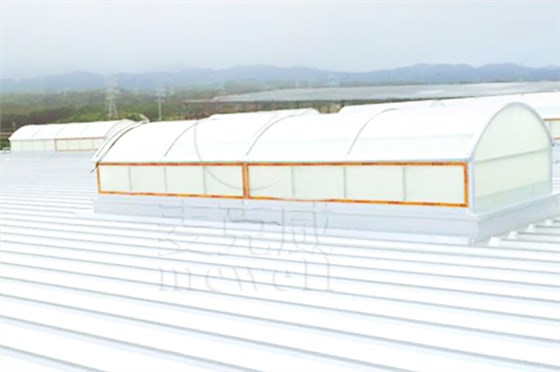

圓拱形電動采光排煙天窗作為現代建筑通風、采光和排煙系統的重要組成部分，在各類工業與民用建筑中得到了廣泛應用。下文將從分類、規格及設計參考圖集三個方面深入概述圓拱形電動采光排煙天窗。

圓拱形電動采光排煙天窗主要分為上開式、滑動式和側開式三種類型，其中上開式和側開式圓拱型天窗應用更為廣泛。上開式天窗開啟時排煙量較大，能快速排出室內煙霧和熱氣，適用于以采光為主、應急排煙需求的建筑；側開式天窗的窗扇可經常開啟用于日常通風換氣，適用于經常需要開啟通風并兼顧采光、排煙需求的建筑。

在規格尺寸方面，參考11cj33通風天窗圖集，C3CT圓拱型采光排煙天窗的常規洞口寬度為 2000mm-6000mm ，洞口長度常見為6000mm，窗洞高度為550mm-880mm、窗體高度為1100mm-1714mm。

MC3CT側開式圓拱型電動采光排煙天窗的洞口內寬度為3000mm-6000mm ，窗洞高度為1200mm-3000mm、窗體高度為1830mm-4350mm。

C3ST上開式圓拱型電動采光排煙天窗的洞口內寬度為2000mm-3000mm ，窗體高度為330mm-460mm。由于此類天窗屬于非標產品，還可根據項目實際需求進行定制。

在實際應用中，可參考11CJ33《通風采光天窗》、21j621-1《天窗》、18J621-3《通風天窗》等圖集。21j621-1《天窗》圖集圓拱型天窗代號為PCG1、PCG2、PCG3、PCG4，18J621-3《通風天窗》圖集代號為TC8型電動采光排煙天窗。

圓拱形電動采光排煙天窗在工業建筑中應用十分廣泛，其選型、設計都應當結合建筑實際通風排煙需求、氣候條件變化等決定。
